شیلڈڈ کنٹرول کیبلز EMI شور کو کیوں روکتی ہیں۔

خلاصہ:خودکار مینوفیکچرنگ پلانٹس، پاور جنریشن سٹیشنز، اور پیچیدہ پروسیسنگ سہولیات میں، کنٹرول لائنیں بھاری پاور لائنوں کے ساتھ چلتی ہیں، جس سے شدید برقی مقناطیسی میدان پیدا ہوتے ہیں۔شیلڈ کنٹرول اینٹی مداخلت کیبلزان آپریشنوں کے قابل اعتماد اعصابی نظام کے طور پر کام کرتے ہیں۔ یہ مضمون ملٹی لیئرڈ میٹریل آرکیٹیکچر، برقی مقناطیسی مداخلت (EMI) کو دبانے والے میکانکس، اور حفاظتی فوائد کو توڑتا ہے جو جدید صنعتی آٹومیشن کے لیے پریمیم کنٹرول کیبلز کو اہم بناتے ہیں۔

مندرجات کا جدول

تعارف

شیلڈ اینٹی مداخلت کنٹرول کیبلز کی ساختی اناٹومی۔

کیوں لٹ شیلڈنگ صنعتی شور کے خلاف ضروری ہے۔

خودکار انجینئرنگ میں درخواست کے اہم منظرنامے۔

فیکٹری براہ راست تعمیل اور کسٹم آرڈرنگ

تعارف

جیسے جیسے صنعتی پلانٹس ہوشیار خودکار نظاموں کو مربوط کرتے ہیں، الیکٹرانک آلات کی کثافت تیزی سے بڑھ جاتی ہے۔ یہ اعلی کثافت والا ماحول بڑے پیمانے پر برقی مقناطیسی مداخلت (EMI) اور ریڈیو فریکوئنسی مداخلت (RFI) پیدا کرتا ہے۔ مناسب شیلڈنگ کے بغیر، پروگرام ایبل لاجک کنٹرولرز (PLCs)، سینسرز، اور ایکچیوٹرز کو بھیجے گئے کم وولٹیج کنٹرول سگنل آسانی سے خراب ہو سکتے ہیں، جس کی وجہ سے مشین کی غلط ریڈنگ، سسٹم کی خرابیاں، یا خطرناک ایمرجنسی شٹ ڈاؤن ہو سکتے ہیں۔

اہم خودکار سگنلز کو محفوظ بنانے کے لیے،ٹائٹونگ کیبلہیوی ڈیوٹی شیلڈ کنٹرول اینٹی مداخلت کیبلز تیار کرتا ہے۔ گھنے دھاتی شیلڈنگ کے ساتھ انتہائی لچکدار کنڈکٹرز کا امتزاج کرتے ہوئے، یہ کنٹرول لائنیں دنیا بھر میں بھاری رکاوٹ والے صنعتی علاقوں میں بے عیب سگنل کی ترسیل کو یقینی بناتی ہیں۔

شیلڈ اینٹی مداخلت کنٹرول کیبلز کی ساختی اناٹومی۔

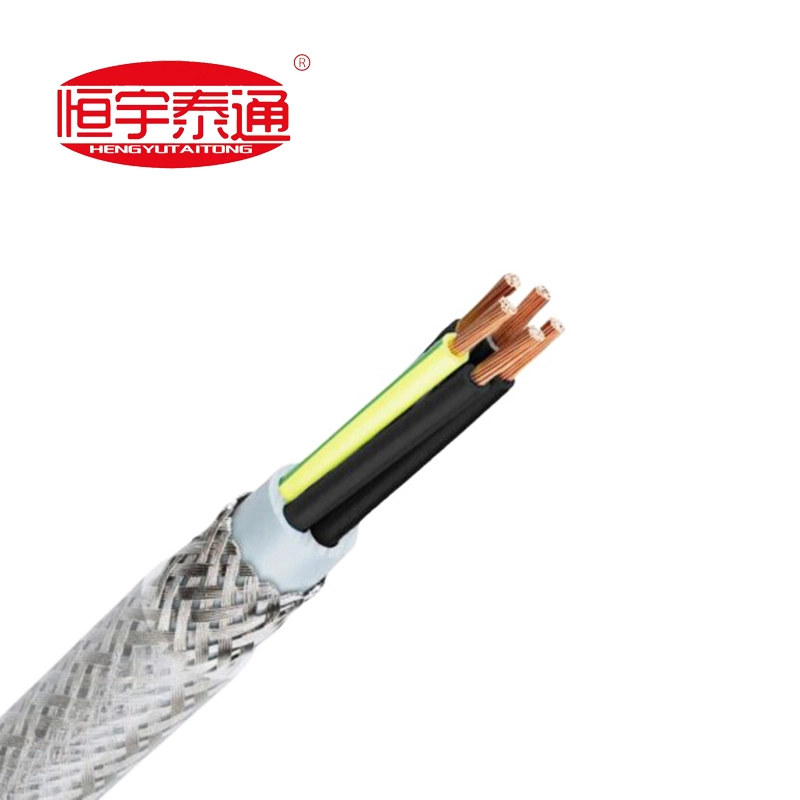

ایک معیاری کنٹرول کیبل کی اندرونی ترتیب اندرونی تانبے کے کنڈکٹرز سے بیرونی شور کو الگ کرنے کے لیے پرت بہ پرت انجنیئر کی گئی ہے:

ہائی پیوریٹی کاپر کنڈکٹرز: ملٹی کور، باریک پھنسے ہوئے سادہ تانبے کے تاروں پر مشتمل، زیادہ سے زیادہ برقی چالکتا اور کنٹرول پینل کے اندر سخت روٹنگ کے لیے اعلیٰ لچک فراہم کرتا ہے۔

رنگ کوڈڈ موصلیت: پریمیم PVC یا XLPE موصلیت کا کمپاؤنڈ جس میں الگ رنگ کی کوڈنگ (معیاری سبز/پیلے رنگ کی گراؤنڈنگ تار سمیت) سیدھی ٹرمینل کی شناخت اور تنصیب کے دوران حفاظت کے لیے۔

اندرونی بستر / میان کی تہہ: ایک ہموار پولیمر لپیٹ یا ایکسٹروڈڈ پرت جو بٹی ہوئی کوروں کو مضبوطی سے جوڑتی ہے اور اوپری ڈھال کے لیے حفاظتی کشن بناتی ہے۔

ہائی کوریج لٹ والی دھاتی شیلڈ: ایک گھنی، کراس سے بنے ہوئے تانبے یا اسٹیل کے تار کی چوٹی جو اندرونی کوروں کو لپیٹ لیتی ہے، ایک ناقابل تسخیر برقی مقناطیسی رکاوٹ کے طور پر کام کرتی ہے۔

شعلہ ریٹارڈنٹ بیرونی جیکٹ: کھلی کیبل ٹرے میں تیل کے چھڑکاؤ، نمی سے باخبر رہنے، کھرچنے، اور شعلے کے پھیلاؤ کو روکنے کے لیے ایک مضبوط PVC میان تیار کی گئی ہے۔

کیوں لٹ شیلڈنگ صنعتی شور کے خلاف ضروری ہے۔

جب کہ غیر شیلڈ کنٹرول تاریں بنیادی برقی لوپس میں اچھی طرح کام کرتی ہیں، خودکار صنعتی حب کارکردگی کی تین اہم وجوہات کی بنا پر ہائی کوریج بریڈڈ شیلڈز کو لازمی قرار دیتے ہیں:

1. جامع EMI اور RFI جذب: دھاتی چوٹی فیراڈے پنجرے کے طور پر کام کرتی ہے۔ یہ آس پاس کی بڑی موٹروں، ٹرانسفارمرز اور ہائی وولٹیج پاور کیبلز سے نکلنے والی برقی مقناطیسی لہروں کو روکتا ہے، اس سے پہلے کہ وہ اندرونی بنیادی سگنلز میں خلل ڈالیں، آوارہ کرنٹ کو محفوظ طریقے سے زمین کی طرف موڑ دیتے ہیں۔

2. اعلیٰ لچکدار طاقت: جامد ایلومینیم فوائل شیلڈز کے برعکس جو متحرک مشینری کے اندر بار بار جھکنے پر آسانی سے پھاڑ یا ٹوٹ سکتی ہیں، ایک بُنی ہوئی دھاتی چوٹی 100% ساختی شیلڈنگ کی سالمیت کو برقرار رکھتی ہے یہاں تک کہ مسلسل مکینیکل موڑنے اور گھماتے ہوئے بھی۔

3. کراس ٹاک کی روک تھام: ملٹی کور کنٹرول نالیوں میں، ایک تار میں ہائی فریکوئنسی کرنٹ پڑوسی سرکٹس میں خون بہا سکتے ہیں۔ پریزین بریڈنگ انفرادی کیبل گروپس کو الگ کرتی ہے، صاف، آزاد ڈیٹا اسٹریمز کو یقینی بناتی ہے۔

خودکار انجینئرنگ میں درخواست کے اہم منظرنامے۔

ان کی مداخلت مخالف وشوسنییتا کی بدولت، حفاظتی بنیادی ڈھانچے کے ٹینڈرز میں شیلڈڈ کنٹرول کیبلز بہت زیادہ مخصوص ہیں:

خودکار اسمبلی اور روبوٹکس لائنز: مرکزی PLC کنٹرول ڈیسک کو خودکار روبوٹک ہتھیاروں اور اسمبلی کنویئرز سے جوڑنا جن کے لیے بلاتعطل کمانڈ لوپس کی ضرورت ہوتی ہے۔

سب اسٹیشن کنٹرول اور ریلے پینلز: ہائی وولٹیج پاور ماحول میں آپس میں جڑنے والے پیمائشی آلات، حفاظتی ریلے، اور سوئچ گیئر کنٹرول۔

پیٹرو کیمیکل اور پروسیسنگ ریفائنریز: نازک درجہ حرارت، دباؤ، اور فلو میٹر سینسر کی ریڈنگ کو توسیع شدہ انڈور اور آؤٹ ڈور کیبل پر منتقل کرنا۔

HVAC اور بلڈنگ مینجمنٹ: خودکار وینٹیلیشن، ایلیویٹرز، اور سیکیورٹی آرکیٹیکچرز کو منظم کرنے کے لیے کمرشل ہائی رائزز کے ذریعے محفوظ، کم شور والے کنٹرول لوپس کو روٹ کرنا۔

فیکٹری براہ راست تعمیل اور کسٹم آرڈرنگ

پریزین انسٹرومینٹیشن مائبادی کے عدم توازن یا شیلڈنگ گیپس کے لیے صفر مارجن کی اجازت دیتی ہے۔ صنعتی خریداری کے معاہدے IEC 60227 جیسے سخت معیار کے معیارات یا علاقائی صنعتی اصولوں کے ساتھ عین مطابق مطابقت کو لازمی قرار دیتے ہیں۔

پرٹائٹونگ کیبل، ہم 100% فیکٹری براہ راست حسب ضرورت پیداواری ماڈل کے حق میں سخت، بڑے پیمانے پر تیار کردہ انوینٹری کلیئرنگ سسٹم کو مسترد کرتے ہیں۔ ہم سمجھتے ہیں کہ ہر آٹومیشن سیٹ اپ کے لیے منفرد بنیادی شمار، مخصوص گراؤنڈنگ انتظامات، اور خصوصی موصلیت کی خصوصیات کی ضرورت ہوتی ہے۔ ہم کنٹرول کیبلز کے ہر ایک بیچ کو براہ راست آپ کے پروجیکٹ کے مخصوص بلز آف کوانٹیٹیز (BOQ) پر اپنی مرضی کے مطابق تیار کرتے ہیں—کیلیبریٹنگ کور سائزنگ، کوریج ریشو کو بچانے، اور جیکٹ کے مرکبات آپ کے عین برقی ماحول سے مماثل ہیں۔

آج ہی ہماری انسٹرومینٹیشن انجینئرنگ ٹیم سے رابطہ کریں۔تصدیق شدہ تکنیکی ڈرائنگ، حسب ضرورت بنیادی ترتیب لے آؤٹ کی درخواست کرنے کے لیے، یا اپنے آنے والے پروجیکٹ ٹینڈر کے لیے ایک ایکسپریس، براہ راست فیکٹری قیمت کا تخمینہ وصول کرنے کے لیے!
