کیوں ایم وی کاپر پاور کیبلز گرڈ کی وشوسنییتا کو یقینی بناتے ہیں۔

خلاصہ: جیسے جیسے جدید بھاری صنعتیں اور شہری انفراسٹرکچر پھیل رہے ہیں، درمیانے وولٹیج نیٹ ورکس ٹرانسمیشن کے بے مثال استحکام کا مطالبہ کرتے ہیں۔درمیانی وولٹیج پاور کیبلز 6/10 kV سے 26/35 kV تکہائی لوڈ برقی تقسیم کی اہم شریانوں کے طور پر کام کرتے ہیں۔ یہ مضمون اہم ساختی تہوں، انجینئرنگ کے فوائد، اور درمیانے وولٹیج تانبے کی کیبلز کے سخت جانچ کے معیارات کا تجزیہ کرتا ہے، جو انفراسٹرکچر پروکیورمنٹ مینیجرز کو طویل مدتی نیٹ ورک سیکیورٹی کی طرف رہنمائی کرتا ہے۔

مندرجات کا جدول

1. تعارف

2. 6/10 kV سے 26/35 kV MV کیبلز کی ساختی تہیں

3. میڈیم وولٹیج سسٹمز میں کاپر کنڈکٹرز ایکسل کیوں؟

4. زیر زمین خطرات کو ختم کرنا: شیلڈنگ اور آرمر

5. تکنیکی تعمیل اور فیکٹری حسب ضرورت

تعارف

6 kV سے 35 kV درمیانی وولٹیج رینج کے اندر آپریٹنگ پاور گرڈ اہم برقی دباؤ کو متعارف کراتے ہیں جسے معیاری کم وولٹیج لائنیں برداشت نہیں کر سکتیں۔ ان اعلی صلاحیتوں پر، کسی بھی ساختی بے ضابطگی تباہ کن جزوی خارج ہونے کا باعث بن سکتی ہے۔ میونسپل سب سٹیشنوں اور بڑے پیمانے پر مینوفیکچرنگ زونز کے لیے اٹوٹ تسلسل کی ضمانت دینے کے لیے، کنسلٹنگ انجینئرز ہیوی ڈیوٹی کاپر کور میڈیم وولٹیج کے حل کی مسلسل وضاحت کرتے ہیں۔

بین الاقوامی سطح پر تسلیم شدہ صنعت کار کے طور پر،ٹائٹونگ کیبل6/10 kV سے 26/35 kV پاور کیبلز فراہم کرنے کے لیے اعلی درجے کی کیٹینری ولکنائزیشن پروڈکشن لائنوں کا فائدہ اٹھاتا ہے جو عالمی گرڈ سیفٹی مارجن سے آگے نکل جاتی ہے، بھاری صنعت کے ٹینڈرز کے لیے اعلیٰ کارکردگی کی تقسیم کے اختیارات فراہم کرتی ہے۔

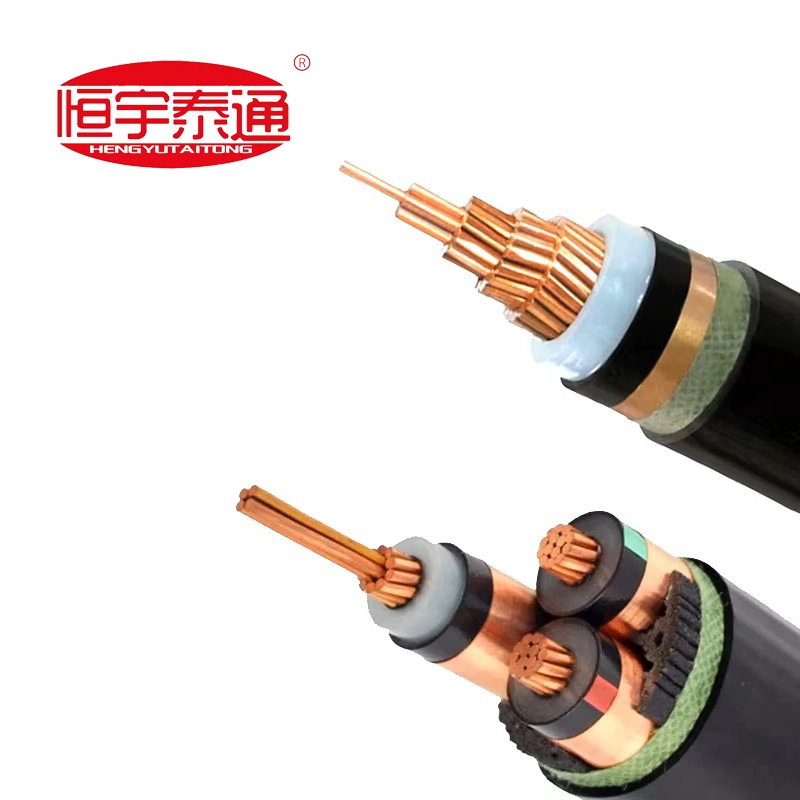

6/10 kV سے 26/35 kV MV کیبلز کی ساختی تہیں

کم وولٹیج کی وائرنگ کے برعکس، درمیانی وولٹیج کیبلز کو شدید اندرونی برقی میدان کو یکساں بنانے کے لیے ایک نفیس ٹرپل ایکسٹروژن پرت کی ضرورت ہوتی ہے۔ ساختی انجینئرنگ میں کئی درستگی سے تیار کردہ زونز شامل ہیں:

موصل: اعلی طہارت، سرکلر کمپیکٹڈ اسٹرینڈڈ کاپر (کلاس 2) زیادہ سے زیادہ چالکتا اور کم سے کم قطر کو یقینی بناتا ہے۔

اندرونی سیمی کنڈکٹر شیلڈ: برقی تناؤ کے ارتکاز کو ختم کرنے کے لیے ایک ہموار نیم کنڈکٹنگ پرت براہ راست کنڈکٹر کے اوپر نکالی جاتی ہے۔

XLPE موصلیت: ایکسٹرا کلین کراس سے منسلک پولیتھیلین، 90°C تک مسلسل آپریشن کے لیے ہائی وولٹیج کے دباؤ کا علاج کرتا ہے۔

بیرونی موصلیت شیلڈ: ایک سٹرپ ایبل یا بانڈڈ نیم کنڈکٹنگ پرت جو ریڈیل برقی شعبوں کو یکساں بناتی ہے۔

دھاتی شیلڈنگ پرت: ہیلی طور پر لپٹی ہوئی ہائی کنڈکٹیویٹی تانبے کی ٹیپیں یا تانبے کی تاریں جو کیپسیٹو چارجنگ کرنٹ اور فالٹ کرنٹ کو محفوظ طریقے سے زمین پر لے جانے کے لیے ڈیزائن کی گئی ہیں۔

بیرونی حفاظتی میان: سخت، موسم کے خلاف مزاحم PVC یا اعلی کثافت والی PE جیکٹ جس کو زیر زمین نمی سے دھاتی شیلڈنگ کو الگ کرنے کے لیے ڈیزائن کیا گیا ہے۔

میڈیم وولٹیج سسٹمز میں کاپر کنڈکٹرز ایکسل کیوں ہوتے ہیں۔

اگرچہ ایلومینیم کم ابتدائی لاگت کی وجہ سے مقامی کم وولٹیج کی یوٹیلیٹی لائنوں پر حاوی ہے، کئی اہم وجوہات کی بناء پر 6 kV سے 35 kV درمیانی وولٹیج کی اہم تقسیم کے لیے اعلیٰ طہارت کا تانبا غیر متنازعہ معیار ہے:

1. اعلی کرنٹ لے جانے کی صلاحیت: کاپر ایلومینیم کے مقابلے میں نمایاں طور پر کم برقی مزاحمت پیش کرتا ہے، جس سے سنگل کور یا تھری کور سیٹ اپ سخت زیر زمین ڈکٹ بنکوں کے ذریعے بجلی کے بڑے بلاکس کو منتقل کرنے کی اجازت دیتا ہے۔

2. کم سے کم وولٹیج ڈراپ: طویل صنعتی رن کے لیے ضروری، تانبے کے کورز ڈرامائی طور پر توسیع شدہ علاقائی اسپین پر لائن ٹرانسمیشن حرارتی نقصانات کو کم کرتے ہیں۔

3. ہائی مکینیکل ٹینسائل سٹرینتھ: کاپر پیچیدہ خندق روٹنگ یا گہری دشاتمک سوراخ کرنے والی تنصیبات کے دوران انتہائی کھینچنے والے تناؤ کو برداشت کر سکتا ہے، جس سے بنیادی کھینچنے کے خطرات کو ختم کیا جا سکتا ہے۔

زیر زمین خطرات کو ختم کرنا: شیلڈنگ اور آرمر

دفن شدہ میڈیم وولٹیج سرکٹس کے لیے سب سے عام خطرہ واٹر ٹرینگ ہے — ایک ایسا رجحان جہاں نمی کے ساتھ مل کر سستی موصلیت میں مائیکرو وائڈز آہستہ آہستہ کیبل کو وقت کے ساتھ کم کر دیتے ہیں۔

ٹائٹونگ کیبلالٹرا کلین کمپاؤنڈ میٹریل اور جدید ترین ٹرپل کو-ایکسٹروژن کراس لنکنگ ٹیک استعمال کرکے اس خطرے کو ختم کرتا ہے۔ اوور لیپنگ کاپر ٹیپ شیلڈنگ اختیاری اسٹیل وائر آرمر (SWA) یا ڈبل ​​اسٹیل ٹیپ آرمر (DSTA) کے ساتھ مل کر ایک دوہری رکاوٹ بنتی ہے۔ یہ رکاوٹ زیر زمین چٹان کے دباؤ، نمی کی دراندازی، اور چوہا کے انحطاط کو مکمل طور پر دور کرتی ہے، جس سے آپریشنل زندگی کی توقع 30 سال سے زیادہ ہوتی ہے۔

تکنیکی تعمیل اور فیکٹری حسب ضرورت

عالمی بنیادی ڈھانچے کے ٹینڈر سمجھوتوں کے لیے صفر کی گنجائش چھوڑ دیتے ہیں۔ درمیانے وولٹیج کے نظاموں کو سخت قسم کی جانچ کے سرٹیفیکیشن کے ذریعے بے عیب ڈیزائن پر عمل درآمد کی ضرورت ہوتی ہے۔

پرٹائٹونگ کیبل، ہم ایک عام بڑے پیمانے پر اسٹاک کلیئرنگ ہاؤس نہیں چلاتے ہیں۔ 100% فیکٹری ڈائریکٹ کسٹمائزڈ پروڈکشن ماڈل پر کام کرتے ہوئے، سنگل کور اور تھری کور میڈیم وولٹیج کیبلز کے ہر بیچ کو براہ راست آپ کے پروجیکٹ کے مخصوص بلز آف کوانٹیٹیز (BOQ)، ٹریکنگ سسٹم کی ضروریات، اور مقامی ماحولیاتی تصریحات کے مطابق بنایا گیا ہے۔

ہمارے درمیانی وولٹیج تکنیکی یونٹ سے آج ہی رابطہ کریں۔فیکٹری تکنیکی کیٹلاگ، کراس سیکشنل ڈیزائن شیٹس تک رسائی حاصل کرنے کے لیے، یا اپنے علاقائی گرڈ انفراسٹرکچر ٹینڈر کے لیے ایک تیز، معاہدہ کے لیے تیار لاگت کا تخمینہ حاصل کرنے کے لیے!
