1kV LV پاور کیبلز گرڈز کے لیے کیوں ضروری ہیں۔

خلاصہ: سیکنڈری پاور ڈسٹری بیوشن نیٹ ورکس، کمرشل کمپلیکس، اور مقامی صنعتی زونز میں، کم وولٹیج کی لائنیں آخری، سب سے اہم صارف کے لیے آخری ربط بناتی ہیں۔کم وولٹیج پاور ڈسٹری بیوشن کیبلز جن کی درجہ بندی 1kV اور اس سے کم ہے۔ ان نیٹ ورکس کے لیے بنیادی راستے کے طور پر کام کرتے ہیں۔ یہ مضمون اندرونی ملٹی کور میکینکس، مادی فوائد، اور معیاری 0.6/1kV بکتر بند ایلومینیم کیبلز کے حفاظتی فن تعمیر کو توڑتا ہے، جس سے پروجیکٹ مینیجرز کو ان کی پاور گرڈ کی کارکردگی کو زیادہ سے زیادہ کرنے میں مدد ملتی ہے۔

مندرجات کا جدول

تعارف

0.6/1kV 5-کور پاور کیبلز کی ساختی انجینئرنگ

کم وولٹیج کی تقسیم میں ایلومینیم کا اسٹریٹجک لاگت کا فائدہ

جدید پاور ٹینڈرز میں 5 کور سسٹمز کی ضرورت

فیکٹری براہ راست تعمیل اور پروجیکٹ سورسنگ

تعارف

میڈیم وولٹیج سب سٹیشنوں سے مقامی صارف گرڈ میں منتقلی کے لیے ناقابل یقین حد تک مستحکم سیکنڈری ڈسٹری بیوشن کیبلز کی ضرورت ہوتی ہے۔ 1kV اور اس سے نیچے کام کرنے والے، ان سرکٹس کو مسلسل اتار چڑھاؤ والے لوڈ پروفائلز، سنگل فیز کے عدم توازن، اور بیرونی فزیکل گراؤنڈ ڈسٹربنس کا انتظام کرنا چاہیے۔ میونسپل بلڈنگ بجٹ میں اضافہ کیے بغیر ان مطالبات کو سنبھالنے کے لیے، الیکٹریکل کنسلٹنٹس بکتر بند ایلومینیم کیبلز پر بڑے پیمانے پر انحصار کرتے ہیں۔

طویل مدتی استحکام کے لیے خاص طور پر انجینئرڈ،ٹائٹونگ کیبل پریمیم گریڈ 0.6/1kV کم وولٹیج پاور ڈسٹری بیوشن کیبلز تیار کرتا ہے۔ خصوصی کمپیکٹنگ اور ملٹی کور ٹوئسٹنگ ٹیکنالوجیز کا استعمال کرتے ہوئے، ہماری لائنیں عالمی افادیت کی ترقی کے لیے مکینیکل لچک اور برقی انحصار کا ایک مثالی امتزاج پیش کرتی ہیں۔

0.6/1kV 5-کور پاور کیبلز کی ساختی انجینئرنگ

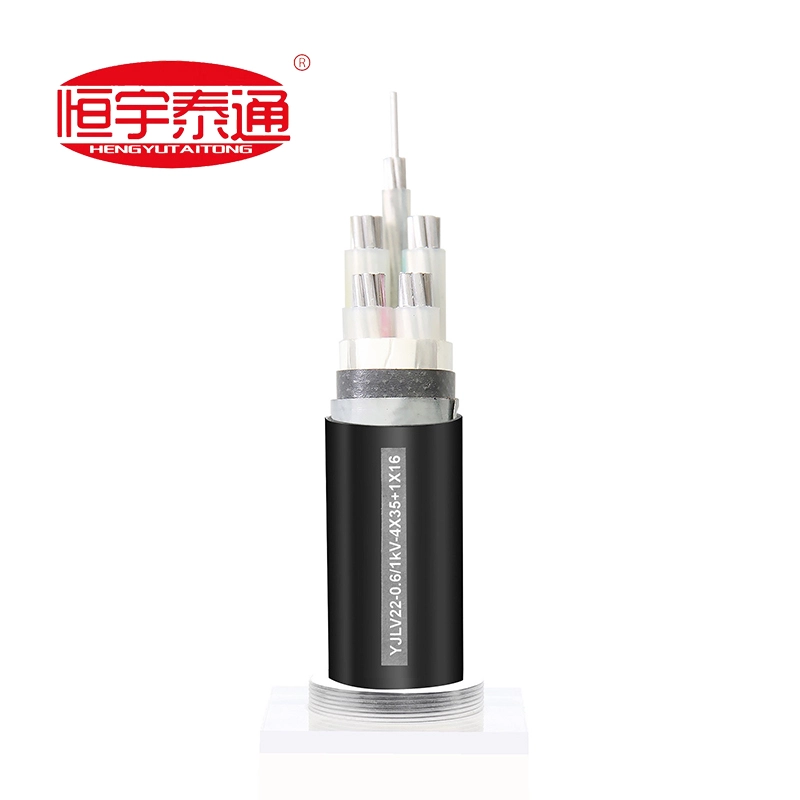

YJLV22-0.6/1kV جیسے معیاری کنفیگریشنز کو دیکھتے ہوئے، کیبل کراس سیکشن ایک اعلی درجے کی کثیر پرتوں والے حفاظتی نظام کو ظاہر کرتا ہے جو براہ راست تدفین یا ڈکٹ کی تنصیب کے لیے بنایا گیا ہے:

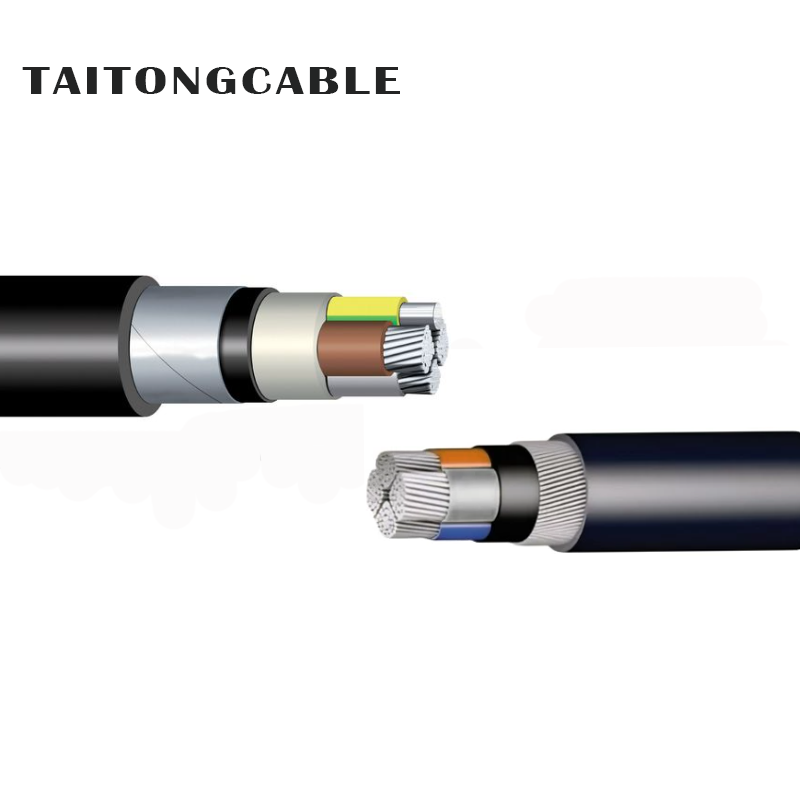

کمپیکٹڈ ایلومینیم کنڈکٹرز:کور کے اندر ہوا کے خلاء کو ختم کرتے ہوئے برقی کراس سیکشن کو زیادہ سے زیادہ بنانے کے لیے اعلی طہارت والے ایلومینیم سے شکل اور پھنسے ہوئے ہیں۔

کراس سے منسلک پولی تھیلین (XLPE) موصلیت:ہائی ڈائی الیکٹرک موصلیت فراہم کرتا ہے اور کور کنڈکٹرز کو 90°C تک مسلسل درجہ حرارت پر محفوظ طریقے سے کام کرنے کی اجازت دیتا ہے۔

اندرونی بستر اور فلر:غیر ہائگروسکوپک پولی پروپیلین مواد جو ملٹی کور ڈھانچے کو بالکل گول اور ساختی طور پر متوازن رکھتا ہے۔

ڈبل اسٹیل ٹیپ آرمر (DSTA):اوورلیپنگ دھاتی ٹیپس بیرونی جیکٹ کے نیچے مضبوطی سے لپٹی ہوئی ہیں، جو زیر زمین کرشنگ بوجھ اور کھدائی بیلچے کے اثرات کے خلاف ہیوی ڈیوٹی مزاحمت فراہم کرتی ہیں۔

ہیوی ڈیوٹی پیویسی بیرونی جیکٹ:ایک اعلی درجے کی ماحولیاتی ٹریکنگ پرت فراہم کرتی ہے جو مٹی کے تیزاب، نمی کی دراندازی، اور کھرچنے والے لباس کے خلاف مزاحمت کرتی ہے۔

کم وولٹیج کی تقسیم میں ایلومینیم کا اسٹریٹجک لاگت کا فائدہ

وسیع علاقائی ثانوی گرڈز کے لیے، تانبے کے کور کا استعمال خریداری کے بجٹ کو آسمان کی طرف لے جانے کا سبب بن سکتا ہے۔ جدید کم وولٹیج کے نظام دو فیصلہ کن وجوہات کی بنا پر کمپیکٹڈ ایلومینیم کنڈکٹرز کا انتخاب کرتے ہیں:

1. ڈرامائی بجٹ کی بچت:ایلومینیم کی بنیادی خریداری انتہائی غیر مستحکم تانبے کے متبادل کے مقابلے میں فطری طور پر مادی اخراجات کو 40% تک کم کرتی ہے، جس سے ٹھیکیداروں کو سخت مالی حدود کے اندر گرڈ فٹ پرنٹس کو بڑھانے کی اجازت ملتی ہے۔

2. سائٹ پر آسان ہینڈلنگ:ایلومینیم کور کی ہلکی پھلکی نوعیت ان ملٹی کور کیبلز کو سمیٹتی ہوئی زیر زمین نالیوں میں گھسیٹنا یا گہری کھائیوں میں بچھانے میں آسان بناتی ہے، جس سے عملے کی تھکاوٹ اور تنصیب کے اوقات کم ہوتے ہیں۔

جدید پاور ٹینڈرز میں 5 کور سسٹمز کی ضرورت

بین الاقوامی بلڈنگ ریگولیشنز اور پاور گرڈ کی وضاحتیں کثرت سے مینڈیٹ کرتی ہیں۔5 کور کیبل آرکیٹیکچرز(مثال کے طور پر، 3 فیزز + 1 نیوٹرل کور + 1 ڈیڈیکیٹڈ گراؤنڈنگ کور) پرانے 4 کور ڈیزائنوں پر:

اعلی ہارمونک ہینڈلنگ:جدید تجارتی زون غیر لکیری بوجھ سے بھرے ہوتے ہیں جو ہائی ہارمونک کرنٹ کو نیوٹرل لائن کے ذریعے پیچھے دھکیلتے ہیں۔ ہماری سرشار نیوٹرل کور کنفیگریشنز تھرمل اوورلوڈز کو روکتی ہیں۔

بے عیب فالٹ گراؤنڈنگ:مربوط، علیحدہ گراؤنڈنگ کور (PE) زمین کو فوری، کم رکاوٹ کا راستہ فراہم کرتا ہے۔ یہ اس بات کو یقینی بناتا ہے کہ سرکٹ بریکر کسی خرابی کے دوران فوری طور پر ٹرپ کرتے ہیں، نیچے کی طرف آنے والے آلات اور اہلکاروں کو خطرناک ٹچ وولٹیج سے بچاتے ہیں۔

فیکٹری براہ راست تعمیل اور پروجیکٹ سورسنگ

سیکنڈری پاور گرڈ کی توسیع کے منصوبے تنصیب کی غلطیوں یا مینوفیکچرنگ خامیوں کے لیے صفر مارجن چھوڑتے ہیں۔ کم وولٹیج کے بنیادی ڈھانچے کے ساتھ درست تکنیکی صف بندی کا مطالبہ کرتے ہیں۔IEC 60502-1بین الاقوامی معیار کے پروٹوکول

پرٹائٹونگ کیبل، ہم ایک سخت 100% فیکٹری سے براہ راست حسب ضرورت پیداواری ماڈل نافذ کرتے ہیں۔ ہم عمر رسیدہ، عام گودام اسٹاک کو صاف نہیں کرتے ہیں۔ اس کے بجائے، کم وولٹیج ڈسٹری بیوشن کیبلز کے ہر بیچ کو آپ کے پراجیکٹ بلز آف کوانٹیٹیز (BOQ) سے ملنے کے لیے اپنی مرضی کے مطابق نکالا جاتا ہے، مخصوص کراس سیکشنل اقدامات (جیسے، 4✖35 + 1✖16mm2)، مخصوص جیکٹ ٹریکنگ رنگ، اور مقامی الیکٹرک آرڈیننس کے عین مطابق تعمیل کو یقینی بناتا ہے۔

آج ہی ہمارے کم وولٹیج انجینئرنگ ڈویژن سے رابطہ کریں۔مجاز ٹائپ ٹیسٹ کیٹلاگ، کراس سیکشنل ڈیزائن بلیو پرنٹس کو محفوظ کرنے کے لیے، یا اپنے آنے والے پروجیکٹ ٹینڈر کے لیے ایک ایکسپریس، کنٹریکٹ کے لیے تیار فیکٹری پرائسنگ میٹرکس حاصل کرنے کے لیے!
