کم وولٹیج ملٹی کور کاپر پیویسی موصل ایس ڈبلیو اے آرمرڈ پی وی سی شیتھڈ کیبلز

کم وولٹیج ملٹی کور کاپر پی وی سی انسولیٹڈ ایس ڈبلیو اے آرمرڈ پی وی سی شیتھڈ کیبلز کم وولٹیج ڈراپ اور کم بجلی کی کھپت کے ساتھ مستحکم بجلی کی ترسیل کو یقینی بناتی ہیں۔ PVC موصلیت برقی رساو کو روکنے کے لیے بہترین ڈائی الیکٹرک کارکردگی فراہم کرتی ہے، جب کہ بیرونی PVC میان نمی، تیزاب، الکلی اور مکینیکل رگڑنے کے لیے مضبوط مزاحمت فراہم کرتی ہے۔ بلٹ ان اسٹیل وائر آرمر (SWA) اعلی ٹینسائل طاقت پیش کرتا ہے، جو کیبل کو زیر زمین براہ راست تدفین کے لیے موزوں بناتا ہے۔ اعلی چالکتا ٹھوس یا پھنسے ہوئے تانبے کے کنڈکٹر صنعتی تنصیبات اور تعمیراتی منصوبوں کے لیے مستحکم بجلی کی فراہمی اور طویل سروس کی زندگی کی ضمانت دیتے ہیں۔

ایک قابل بھروسہ کارخانہ دار کے طور پر، Taitong کیبل اپنی مرضی کے مطابق شعلے سے بچنے والے تصریحات پیش کرتا ہے، جو عالمی EPC ٹھیکیداروں اور مختلف انجینئرنگ پروجیکٹس کے مطالبات کو پورا کرنے کے لیے بلک پروکیورمنٹ کی حمایت کرتا ہے۔

IEC معیاری یا اپنی مرضی کے مطابق CU/PVC/SWA/PVC کیبل۔ 0.6/1kV

نوٹ:

IEC 60502-1 کے مطابق، SWA ملٹی کور کیبلز کے لیے اسمبلڈ کور کے اوپر ایک extruded PVC اندرونی کورنگ (بستر) لازمی ہے۔

کور کے اوپر پالئیےسٹر بائنڈر ٹیپ اس معیار کی لازمی ضرورت نہیں ہے، جب تک کہ خریدار کی طرف سے الگ سے بیان نہ کیا جائے۔

کم وولٹیج ملٹی کور کاپر پی وی سی انسولیٹڈ ایس ڈبلیو اے آرمرڈ پی وی سی شیتھڈ کیبلز کی ایپلی کیشنز 0.6/1kV

---

کم وولٹیج ملٹی کور SWA (اسٹیل وائر آرمرڈ) PVC کاپر پاور کیبلز (عام طور پر 600/1000V پر درجہ بندی کی گئی) ہیوی ڈیوٹی الیکٹریکل لائنیں ہیں جو فکسڈ انڈور، آؤٹ ڈور اور زیر زمین بجلی کی تقسیم کے لیے بنائی گئی ہیں، جو مکینیکل کرشنگ کے خلاف مزاحمت کی پیشکش کرتی ہیں اور صنعتی بجلی کی تعمیر کے لیے ماحولیاتی دباؤ، ماحولیاتی طاقت کے دباؤ کے تحت میکانیکل کرشنگ کے خلاف مزاحمت پیش کرتی ہیں۔

LV ملٹی کور SWA بکتر بند پی وی سی موصل/ موڑنے/ شیتھڈ کیبلز کے بنیادی استعمال

---

1، زیر زمین تدفین: بغیر اضافی حفاظتی نالیوں کے براہ راست خندقوں یا زیر زمین نالیوں میں رکھا جاتا ہے۔

2، صنعتی پلانٹس: بھاری مینوفیکچرنگ فرشوں، پاور اسٹیشنوں اور سوئچنگ یارڈز کے ذریعے روٹ کیا جاتا ہے جہاں جسمانی اثرات کا خطرہ موجود ہوتا ہے۔

3، آؤٹ ڈور فیڈرز: کیبل ٹرے پر نصب یا بیرونی دیواروں پر لگائے گئے، UV تابکاری، نمی اور انتہائی موسمی حالات کے خلاف مزاحم۔

4، کمرشل عمارتیں: رائزرز، پلانٹ رومز اور سروس ٹنل کے ذریعے روٹ کی جانے والی مین یا سب مین پاور فیڈ کے طور پر لاگو ہوتی ہے۔

600/1000V CU/PVC/SWA/PVC 2/3/4/5-کور الیکٹریکل کیبلز کی مخصوص ایپلی کیشنز

---

2-کور: ڈبل موصل (کلاس II) سنگل فیز آلات کے لیے لائیو اور غیر جانبدار کنڈکٹر۔

3-کور: معیاری ارتھڈ (کلاس I) سنگل فیز سپلائیز کے لیے لائیو، نیوٹرل اور ارتھ کنڈکٹرز۔

4-Core/5-Core: مشینری، ڈسٹری بیوشن بورڈز اور موٹرز کے لیے غیر جانبدار اور/یا حفاظتی زمین کے ساتھ تھری فیز پاور ڈسٹری بیوشن۔

برقی پیرامیٹرز

---

0.6/1kV ملٹی کور SWA PVC کاپر پاور کیبلز

موصلیت اور آؤٹر شیتھ کے رنگ حسب ضرورت ہیں۔

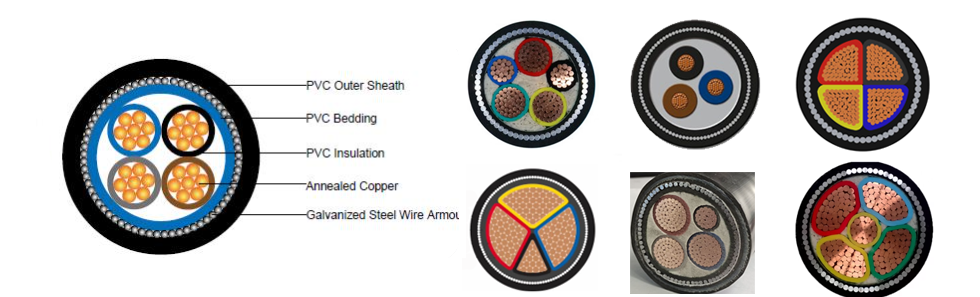

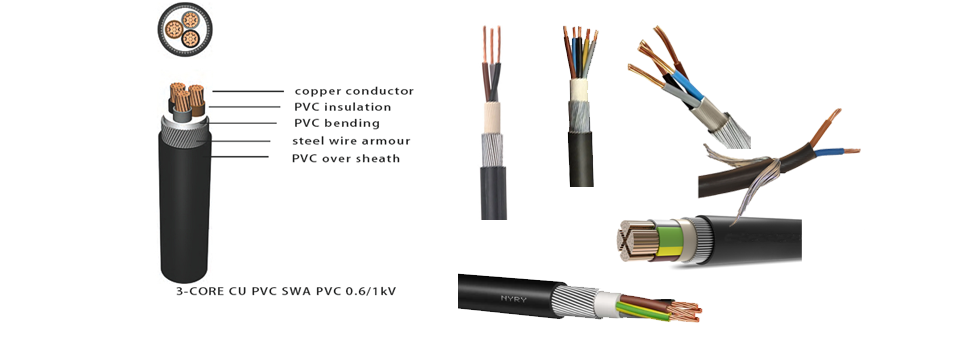

LV 2-5 کور SWA کاپر PVC پاور کیبلز کا ڈھانچہ

---

·  2-کور: 2 موصل کاپر کور (L+N)

·  3-کور: 3 موصل کاپر کور (L+N+PE)

·  3+1 کور: 3 مساوی فیز کور + 1 گھٹا ہوا نیوٹرل

·  3+2 کور: 3 مساوی فیز کور + کم نیوٹرل + کم پیئ

·  4+1 کور: 4 مساوی کور (3P+N) + کم شدہ PE

بیرونی میان مطالبہ پر اپنی مرضی کے مطابق کیا جا سکتا ہے

1، ST2-PVC میان (فیکٹری معیاری آپشن، اندرونی مقامات، کیبل خندقوں اور عام عمارتوں کے لیے)

2، ST7-PE پولی تھیلین میان: جنگلی، نم مٹی اور کھلی ہوا کے حالات میں براہ راست تدفین کے لیے ڈیزائن کیا گیا ہے، جس میں واٹر پروف، بڑھاپے سے مزاحم اور کم درجہ حرارت کے خلاف مزاحمت کی کارکردگی ہے۔

3، ST8-LSZH کم دھوئیں والے زیرو ہالوجن شیتھ: ہجوم والے پبلک ایریا پروجیکٹس جیسے ٹنل، سب ویز اور شاپنگ مالز میں لاگو کیا جاتا ہے۔

مکمل ساخت کے عہدہ

Cu/PVC/SWA/PVC (ST2)

Cu/PVC/SWA/PE

Cu/PVC/SWA/LSZH

موصلیت کا مواد اپ گریڈ

PVC-A موصلیت (بیس ورژن، 70 ℃ طویل مدتی آپریٹنگ درجہ حرارت کے ساتھ)

XLPE کراس سے منسلک پولی تھیلین موصلیت (90 ℃ درجہ حرارت کام کرنے کا درجہ حرارت اور اعلی کرنٹ لے جانے کی صلاحیت)

مرضی کے مطابق اندرونی بستر

معیاری بستر پیویسی مواد کو اپناتا ہے؛ PE یا LSZH بستر بیرونی میان کے مواد سے ملنے کے لیے دستیاب ہے۔

برقی مقناطیسی مداخلت کے خلاف مزاحمت کے لیے اختیاری تانبے کے ٹیپ کو بچانے والا ڈھانچہ

تانبے کی ٹیپ شیلڈ کو موصلیت اور بستر کے درمیان ترتیب دیا گیا ہے، جو پلانٹ کی جگہ کے ماحول کے لیے فریکوئنسی کنورٹرز اور صنعتی کنٹرول کے آلات کی مداخلت کے ساتھ موزوں ہے۔

مثال: Cu/PVC-Shield/SWA/PE

Taitong کیبل سے SWA بکتر بند کم وولٹیج پاور کیبلز کو سورس کرنے کے فوائد

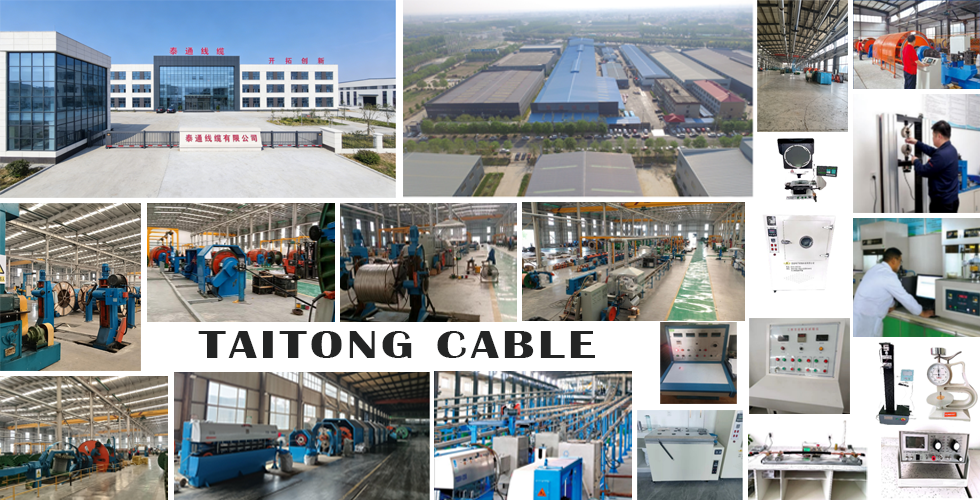

Taitong Cable، ایک قابل اعتماد چین کیبل سپلائر عالمی خریداروں کے لیے فیکٹری براہ راست قیمت پیش کرتا ہے۔ ہمارے پاس بڑے پیمانے پر بنیادی ڈھانچے کے منصوبوں بشمول میونسپل کنسٹرکشن اور ریل ٹرانزٹ انجینئرنگ کا بھرپور تجربہ ہے۔

کم وولٹیج ملٹی کور کاپر پی وی سی انسولیٹڈ ایس ڈبلیو اے آرمرڈ پی وی سی شیتھڈ کیبلز (CU/PVC/PVC/SWA/PVC) ہماری بالغ مین اسٹریم پروڈکٹ ہیں۔

ہمارے کلائنٹس صنعتی پارکوں، تجارتی عمارتوں اور زیر زمین پاور نیٹ ورکس کے لیے EPC ٹھیکیداروں، الیکٹریکل ہول سیلرز، پروجیکٹ کے خریداروں اور انجینئرنگ کمپنیوں کا احاطہ کرتے ہیں۔ تمام کیبلز کو IEC، BS کے معیارات کے مطابق بنایا جا سکتا ہے۔ ہماری پیشہ ور تکنیکی ٹیم گاہکوں کو مقامی مارکیٹ کے سرٹیفیکیشن کے طریقہ کار میں مدد کرنے کے لیے مکمل تعاون فراہم کرتی ہے۔

خام مال کا سخت معائنہ اور تیار شدہ مصنوعات کی جانچ مستحکم معیار کی ضمانت دیتی ہے۔ ہم فروخت سے پہلے تکنیکی مشاورت، لچکدار بلک کوٹیشن، پروڈکشن ٹریکنگ اور بعد از فروخت سپورٹ کا احاطہ کرنے والی ون اسٹاپ سروس فراہم کرتے ہیں۔ بلک پروکیورمنٹ انکوائریوں اور طویل مدتی اسٹریٹجک تعاون کے لیے عالمی خریداروں کا خیرمقدم کریں۔
