کم وولٹیج ملٹی کور STA بکتر بند کاپر PVC موصل اور شیتھڈ پاور کیبلز

0.6/1kV کم وولٹیج ملٹی کور STA بکتر بند تانبے PVC انسولیٹڈ اور شیتھڈ پاور کیبلز (CU/PVC/STA/PVC) IEC 60502‑1 کے مطابق ہیں۔ Class2 پھنسے ہوئے ننگے کاپر کنڈکٹر (کلاس 1 ٹھوس-کاپر کنڈکٹر درخواست پر 6mm² سے کم سائز کے لیے اختیاری ہے)، PVC موصلیت، ڈبل اسٹیل ٹیپ (STA) آرمر اور PVC بیرونی میان کے ساتھ بنایا گیا، کیبل کمپریشن اور بیرونی اثرات کے خلاف مضبوط مزاحمت پیش کرتا ہے۔ فکسڈ انسٹالیشن کے لیے موزوں، اس STA بکتر بند پاور کیبل کو براہ راست تدفین کے میدان، کیبل خندقوں اور صنعتی سہولیات، میونسپل کی تعمیر، ریل ٹرانزٹ سے متعلق معاون بجلی اور تجارتی عمارت کی تقسیم کے لیے زیر زمین نالیوں میں بچھایا جا سکتا ہے۔ IEC60445/HD-308-S2 کلر کوڈنگ کے اصولوں پر عمل کرتے ہوئے بنیادی شناخت کے ساتھ درجہ بندی شدہ مسلسل آپریٹنگ درجہ حرارت 70℃ ہے۔

Taitong Cable، ایک قابل اعتماد چائنا کیبل سپلائر، جو چین میں 5 پلانٹس کا مالک ہے، فیکٹری قیمت بلک آرڈرز فراہم کرتا ہے۔ متعدد بنیادی ترتیبیں دستیاب ہیں۔ ہم اپنی مرضی کے مطابق تقاضوں کی حمایت کرتے ہیں اور دنیا بھر میں مقامی سرٹیفیکیشن، سرونگ پروجیکٹ خریداروں، EPC ٹھیکیداروں، الیکٹریکل ہول سیلرز اور تقسیم کاروں کے لیے تکنیکی مدد فراہم کرتے ہیں۔

CU/PVC/PVC-Bedding/STA/PVC-0.6/1kV

HD 603: NYBY-STA, NYBY-SWA

(اگر HD603S1A3 کی تعمیل کی ضرورت ہو تو براہ کرم اپنی وضاحتوں میں واضح طور پر اس کی نشاندہی کریں۔)

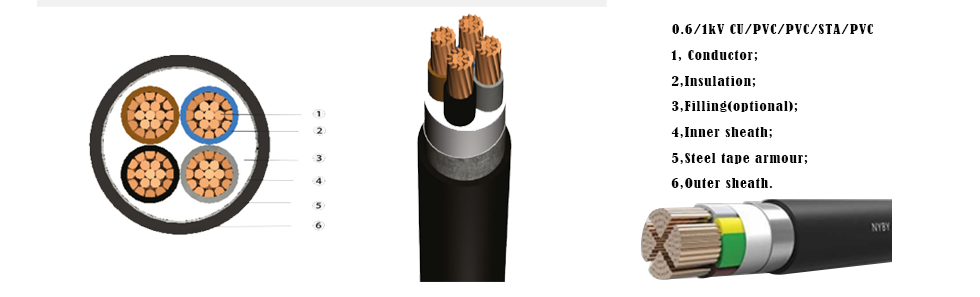

تعمیر (اندرونی سے بیرونی تک)

---

1، کنڈکٹر: کلاس 2 پھنسے ہوئے سادہ اینیلڈ کاپر کنڈکٹر IEC60228 پر (کلاس-1 ٹھوس کنڈکٹر بھی ایک آپشن کے طور پر دستیاب ہے۔)

2، موصلیت: PVC-A موصلیت IEC-60502-1 کے مطابق

3، غیر ہائیگروسکوپک فلرز کے ساتھ موصل کور (اختیاری)

4، بستر: باہر نکالا ہوا پیویسی بستر

5، آرمر: ڈبل جستی سٹیل ٹیپ آرمر (DSTA/STA)

6، اوور شیتھ: پیویسی بیرونی میان نکالی گئی، ST2 ٹائپ کریں۔

کم وولٹیج ملٹی کور STA بکتر بند تانبے PVC موصل اور شیتھڈ پاور کیبلز کی ایپلی کیشنز 0.6/1 kV

---

یہ 2-5 کور کم وولٹیج کاپر PVc-Insulated STA (ڈبل اسٹیل ٹیپ) بکتر بند پاور کیبل فکسڈ لے آؤٹ کی تنصیب کے لیے ڈیزائن کیا گیا ہے۔ ڈبل لیئر جستی سٹیل ٹیپ آرمر شاندار کرش ریزسٹنس، امپیکٹ پروف اور چوہا پروف تحفظ فراہم کرتا ہے۔ یہ براہ راست زیر زمین بچھانے، کیبل خندقوں، زیر زمین نالیوں، سرنگوں اور یوٹیلیٹی پائپ گیلریوں کے لیے وسیع پیمانے پر اپنایا جاتا ہے۔

یہ LV STA بکتر بند پی وی سی کیبل صنعتی پلانٹ کی مشینری، میونسپل انفراسٹرکچر، رہائشی ضلع کے زیر زمین پاور گرڈ، ریل ٹرانزٹ معاون سرکٹس، بیسمنٹ پاور ڈسٹری بیوشن اور آؤٹ ڈور سائٹ پاور ٹرانسمیشن کے لیے بجلی فراہم کرتی ہے۔ (بھاری ٹینسائل بوجھ کے تحت تنصیب کے لیے موزوں نہیں)۔

کور موصلیت کا رنگ: HD 308 S2 کے مطابق شناخت۔ IEC 60445 کے مطابق حفاظتی موصل کے لیے سبز/پیلا۔ (ذیل میں تصویر دیکھیں)

---

موصلیت اور بیرونی میان کے رنگ اپنی مرضی کے مطابق دستیاب ہیں۔

کم وولٹیج کاپر پی وی سی انسولیٹڈ پی وی سی بیڈنگ کے بنیادی فوائد ڈبل اسٹیل ٹیپ بکتر بند پی وی سی شیتھڈ پاور کیبلز (600/1000V)

---

1، مکینیکل تحفظ: اسٹیل ٹیپ آرمر (STA) کچلنے، اثرات، یا چوہوں سے ہونے والے نقصان کو روکتا ہے۔

2، فکسڈ استحکام: ملٹی کور کاپر ڈیزائن مستحکم، مسلسل کم وولٹیج بوجھ کو مؤثر طریقے سے ہینڈل کرتا ہے۔

3، ماحولیاتی مزاحمت: بیرونی پیویسی میان باہر استعمال ہونے پر نمی، موسم اور ہلکے کیمیائی نمائش کے خلاف مزاحمت کرتی ہے

0.6/1kV LV ملٹی کور Cu PVC STA PVC پاور کیبلز کی تکنیکی تفصیلات

---

کم وولٹیج ملٹی کور ایس ٹی اے آرمرڈ کاپر پی وی سی موصل اور شیتھڈ پاور کیبلز کے لیے حسب ضرورت دستیاب تعمیرات

---

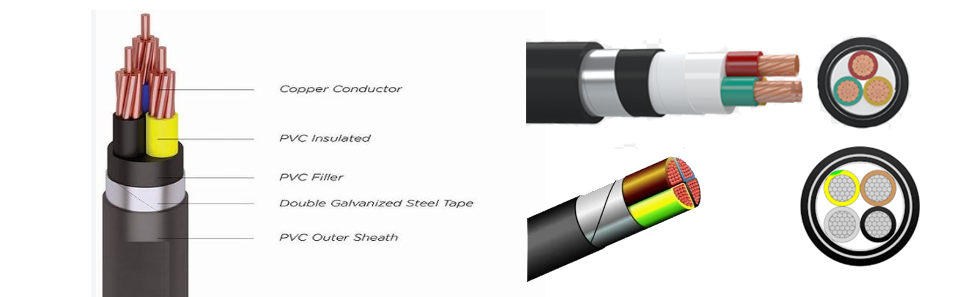

بنیادی پرت کی تعمیر:

تانبے کا کنڈکٹر + PVC-A موصلیت + بستر + STA اسٹیل ٹیپ آرمر + بیرونی میان

نوٹ: ملٹی کور کیبلز کے اندر مقناطیسی فیلڈز ایک دوسرے کا مقابلہ کرتے ہیں، اس لیے شدید ایڈی کرنٹ ہیٹنگ نہیں ہوگی، جس سے ایس ٹی اے اسٹیل ٹیپ آرمر ملٹی کور لے آؤٹ کے لیے موزوں ہے۔

بیرونی میان کے اختیارات (اپنی مرضی کے مطابق منتخب)

1، ST2-PVC میان (فیکٹری کے معیاری آپشن، اندرونی مقامات، کیبل خندقوں اور عام عمارتوں کے لیے)

2، ST7-PE پولی تھیلین میان: جنگلی، نم مٹی اور کھلی ہوا کے حالات میں براہ راست تدفین کے لیے ڈیزائن کیا گیا ہے، جس میں واٹر پروف، بڑھاپے سے مزاحم اور کم درجہ حرارت سے بچنے والی کارکردگی ہے۔

3، ST8-LSZH کم دھوئیں والے زیرو ہالوجن شیتھ: ہجوم والے پبلک ایریا پروجیکٹس جیسے ٹنل، سب ویز اور شاپنگ مالز میں لاگو کیا جاتا ہے۔

مکمل ڈھانچے کے عہدہ

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

آرمر کے متبادل کے انتخاب

1، STA اسٹیل ٹیپ آرمر (معیاری، زیر زمین تدفین کے لیے کمپریسیو بوجھ برداشت کرنے میں اچھا)

2، SWA باریک اسٹیل وائر آرمر ان منظرناموں کے لیے جن میں کمپریشن مزاحمت اور تناؤ مزاحمت دونوں کی ضرورت ہوتی ہے۔

3، ہیوی ڈیوٹی موٹی سٹیل وائر بکتر بھاری بوجھ ہائی ٹینشن بچھانے کے حالات کے لیے

4، ہلکے وزن اور سنکنرن مزاحم ضروریات کے لیے AWA ایلومینیم وائر آرمر

موصل کی قسم حسب ضرورت

1، فکسڈ انسٹالیشن کے لیے کلاس-1 ٹھوس تانبے کا موصل

2، کلاس-2 کومپیکٹڈ اسٹرینڈڈ کاپر کنڈکٹر (جنرل فیکٹری اسٹینڈرڈ)

3، کلاس-5 لچکدار پھنسے ہوئے تانبے کا کنڈکٹر اکثر جھکے ہوئے سامان کی وائرنگ کے لیے

4، اختیاری ایلومینیم موصل

موصلیت کا مواد اپ گریڈ

1، PVC-A موصلیت (بیس ورژن، 70 ℃ طویل مدتی آپریٹنگ درجہ حرارت کے ساتھ)

2، XLPE کراس سے منسلک پولی تھیلین موصلیت (90 ℃ درجہ حرارت کام کرنے کا درجہ حرارت اور اعلی کرنٹ لے جانے کی صلاحیت)

مرضی کے مطابق اندرونی بستر

1، معیاری بستر پیویسی مواد کو اپناتا ہے؛

2، PE یا LSZH بستر بیرونی میان کے مواد سے ملنے کے لیے دستیاب ہے۔

اختیاری برقی مقناطیسی-شیلڈنگ پرت

انورٹرز اور کنٹرول ڈیوائسز سے صنعتی برقی مقناطیسی مداخلت کو روکنے کے لیے موصلیت اور بستر کے درمیان اختیاری تانبے کی ٹیپ کی شیلڈ لگائی گئی ہے۔

مثال: Cu/PVC-Shield/STA/PE

ایک سے زیادہ کور مجموعہ ترتیب

2-کور، 3-کور، 4-کور، 5-کور، 3+1 کور، 3+2 کور، 4+1 کور کنفیگریشنز

خصوصی ترمیم شدہ فنکشنل بیرونی میان

شعلہ retardant، آگ مزاحم، UV مزاحم، تیل مزاحم، اینٹی دیمک، سرد مزاحم اور مخالف سنکنرن کارکردگی کے لئے اپنی مرضی کے مطابق میان

Taitong Cable سے کیبلز کو بلک آرڈر کرنے کی وجوہات؟

---

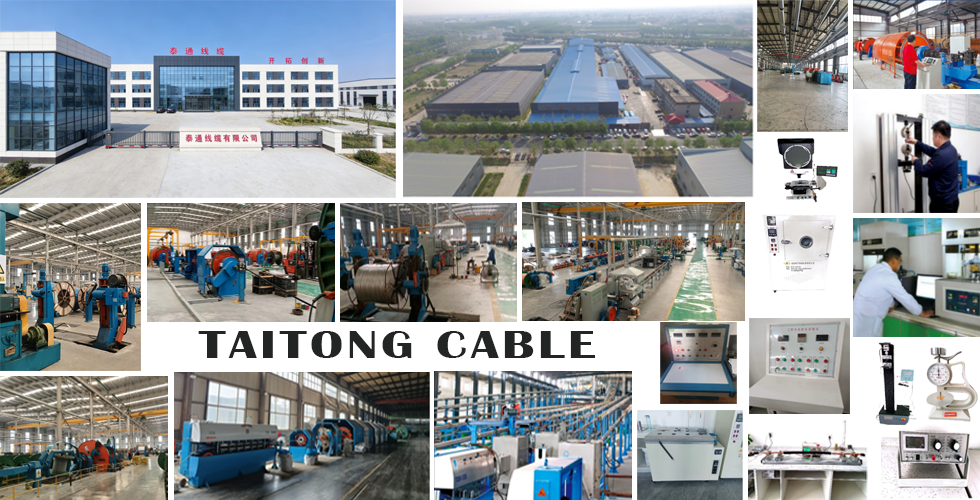

تاروں اور کیبلز کے ایک بڑے پیمانے پر چینی مینوفیکچرر کے طور پر، Taitong کیبل نے 2002 سے معروف بڑے پیمانے پر پروجیکٹس اور تعمیر شدہ طویل مدتی قابل اعتماد تعاون پر مبنی شراکت کے لیے کیبل کی فراہمی فراہم کی ہے۔ ہم نے بیرون ملک مقیم بین الاقوامی تجارت اور بلک آرڈر خدمات کی خریداری میں بھرپور تجربہ حاصل کیا ہے۔ پانچ آزاد مینوفیکچرنگ پلانٹس اور تمام خطوں میں 30 سے ​​زیادہ برانچ آفسز کے تعاون سے، ہم عالمی خریداروں کے لیے پریمیم گریڈ کیبل سامان اور سوچی سمجھی ون اسٹاپ سروسز فراہم کرتے ہیں۔

ہماری فیکٹری نے مکمل سیٹ مستند قابلیت حاصل کی ہے، بشمول ISO-9001 کوالٹی مینجمنٹ، ISO-14001 ماحولیاتی انتظام، ISO-45001 پیشہ ورانہ-حفاظتی-صحت کے سرٹیفیکیشن، CE کی تعمیل اور تیسرے فریق کی قسم کے ٹیسٹ کی منظوری۔ ہماری تمام کیبلز IEC بین الاقوامی وضاحتیں، HD، VDE اور دیگر علاقائی معیارات کی سختی سے تعمیل کرتی ہیں۔

مضبوط مینوفیکچرنگ کی صلاحیت کی مدد سے، ہم دنیا بھر میں پاور - انجینئرنگ پروجیکٹس، فیکٹری کی تعمیر، رہائشی زون کی ترقی، میونسپل-سول انفراسٹرکچر اور بڑے پیمانے پر گودام کی سہولیات کے لیے تیز رفتار اسٹاک کی تیاری کی ضمانت دیتے ہیں۔ 35-kV سے کم درجہ بندی کی ہماری فل سیریز کیبلز بین الاقوامی معیار کی ضروریات کو پورا کرتی ہیں۔ کم وولٹیج ملٹی کور STA بکتر بند کاپر PVC انسولیٹڈ اور شیتھڈ پاور کیبلز، بشمول NYBY سیریز، بلک پروکیورمنٹ کے لیے ہماری فلیگ شپ مصنوعات میں شمار ہوتی ہے۔ تجربہ کار سیلز ٹیموں اور ٹھوس صنعتی طاقت کے ساتھ، ہم بڑے حجم کیبل کی خریداری کے لیے آپ کے قابل اعتماد طویل مدتی سپلائر ہیں۔
